매탄동 에어컨 이전설치, 배관·배선 시공 과정 정리

에어컨 이전설치, 실외기만 옮기면 끝일까?

아닙니다. 이사나 인테리어 공사로 에어컨 위치를 옮길 때는 실외기 이동뿐 아니라 배관, 배선, 벽체 관통 작업까지 함께 진행되어야 누수나 고장 없이 안전하게 사용할 수 있습니다. 오늘은 매탄동 현장에서 진행한 에어컨 이전설치 과정을 사진과 함께 순서대로 정리해 보겠습니다.

이전설치 전, 기존 실외기 상태는 어땠을까?

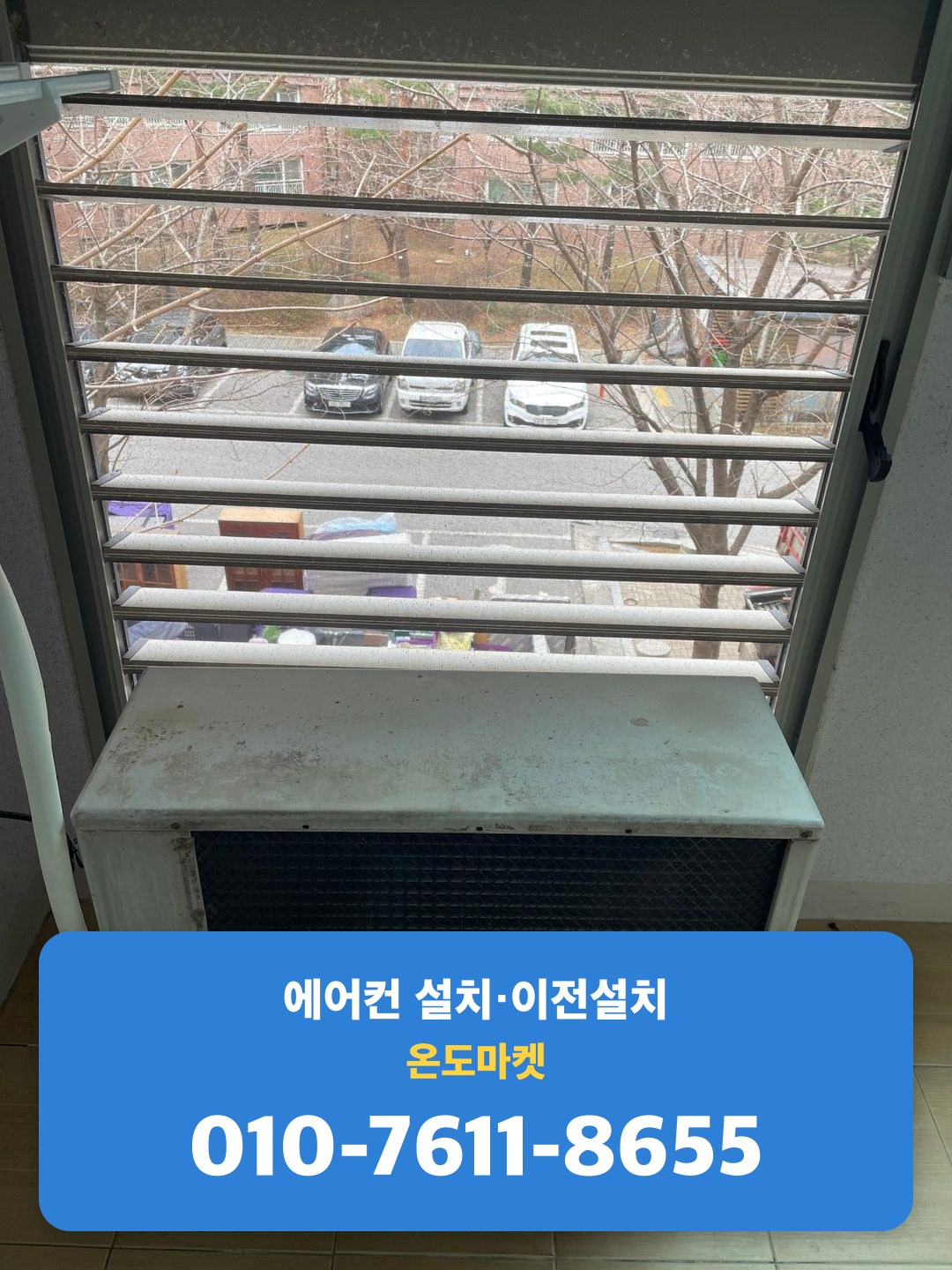

이전설치 전, 베란다 창틀 위에 얹혀 있던 기존 실외기 모습

사진에서 보이듯 기존 실외기는 베란다 창틀 위에 걸쳐진 형태로 오래 사용되어 표면에 먼지와 오염이 쌓여 있었습니다. 이런 경우 위치를 옮기면서 실외기 거치대나 설치 위치를 재점검해야 소음·진동 문제를 줄일 수 있습니다.

에어컨 이전설치, 실제 작업 순서는 어떻게 될까?

이전설치는 크게 아래 순서로 진행됩니다.

• 기존 배관·배선 분리 및 냉매 회수
• 새 위치에 맞는 배관 경로 설계 및 벽체 관통 작업
• 동관 플레어링(배관 끝단 나팔관 가공) 작업
• 배선 연결 및 절연 처리
• 배관 보온재 시공 및 마감 테이핑
• 진공 작업 후 냉매 재충전 및 가동 테스트

사진 속 작업 과정을 순서대로 살펴보겠습니다.

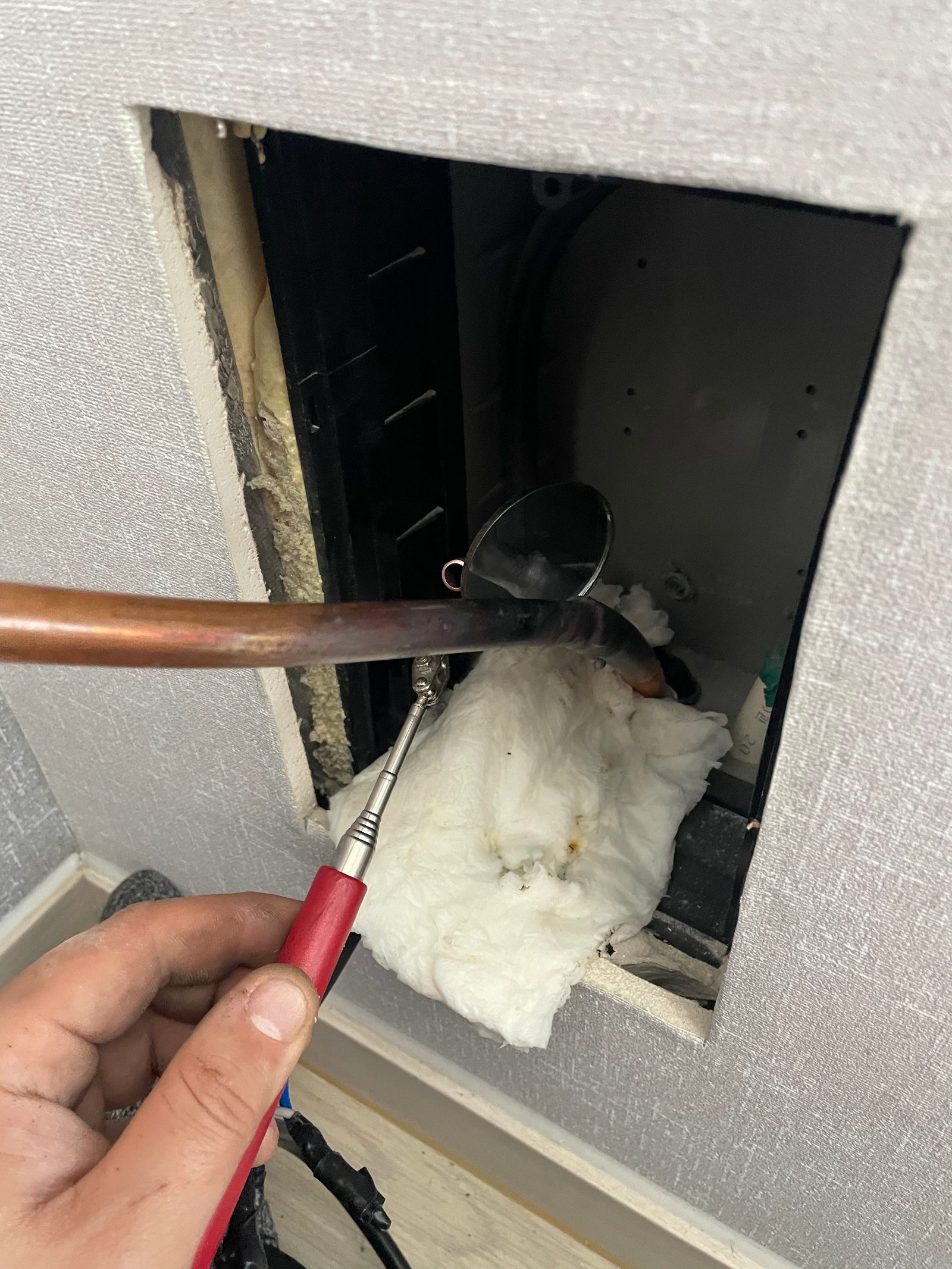

새로 배관을 연결하기 위해 동관 끝단을 플레어링 공구로 가공하는 과정

이전설치에서는 기존 배관을 재사용하기 어려운 경우가 많아, 이렇게 동관 끝을 플레어링 가공해 새 연결부를 만드는 작업이 필요합니다. 배관 접합부가 정확히 가공되지 않으면 이후 냉매 누설의 원인이 될 수 있어 꼼꼼한 확인이 중요합니다.

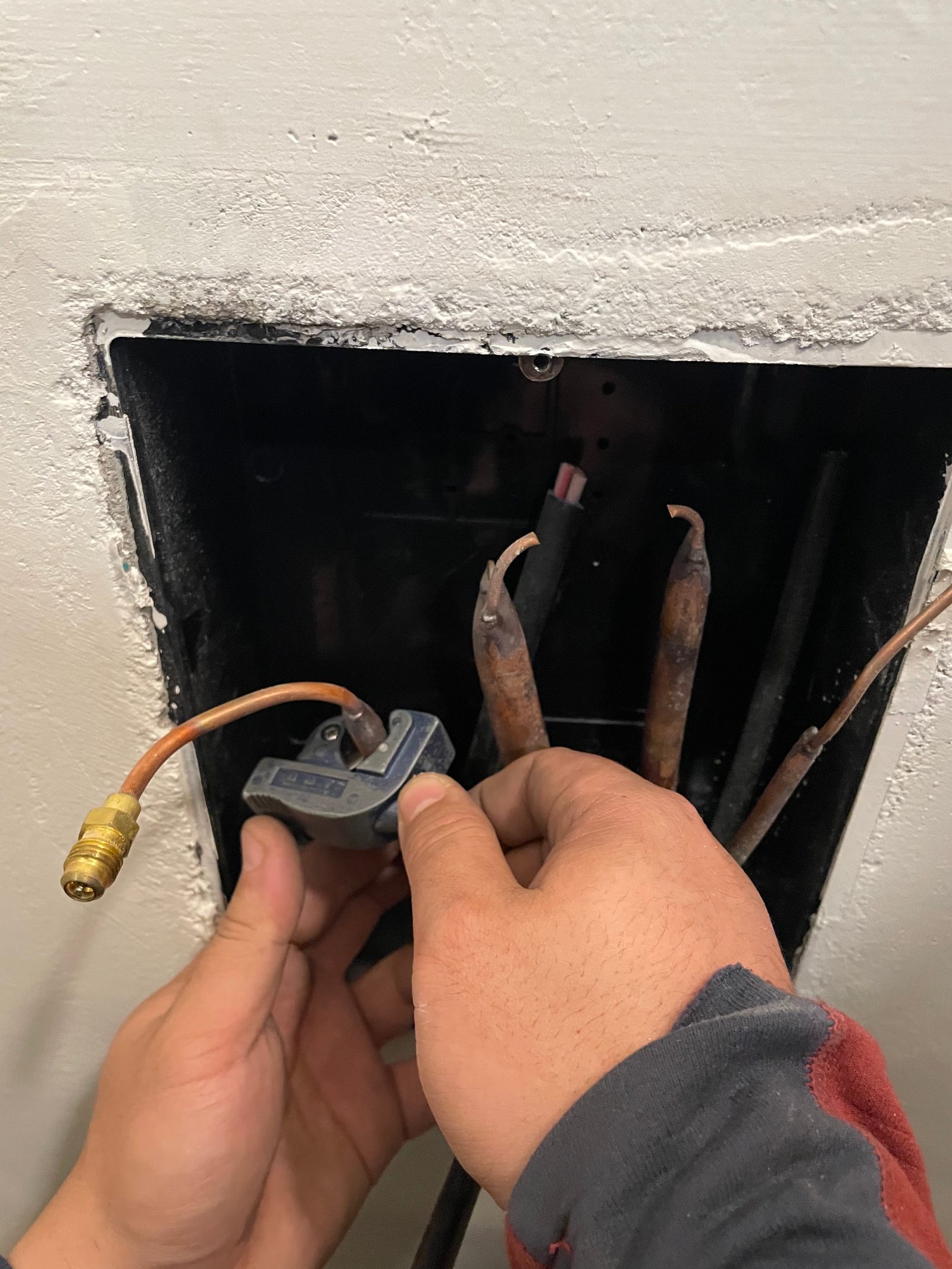

벽체를 관통해 배관과 배선이 지나가는 슬리브 구멍 내부

벽체 관통부는 배관과 배선이 함께 지나가는 통로 역할을 합니다. 이 부분의 틈을 제대로 마감하지 않으면 외부 바람이나 벌레가 유입될 수 있어, 마감 단계에서 단열재와 코킹으로 확실히 채워주는 작업이 필요합니다.

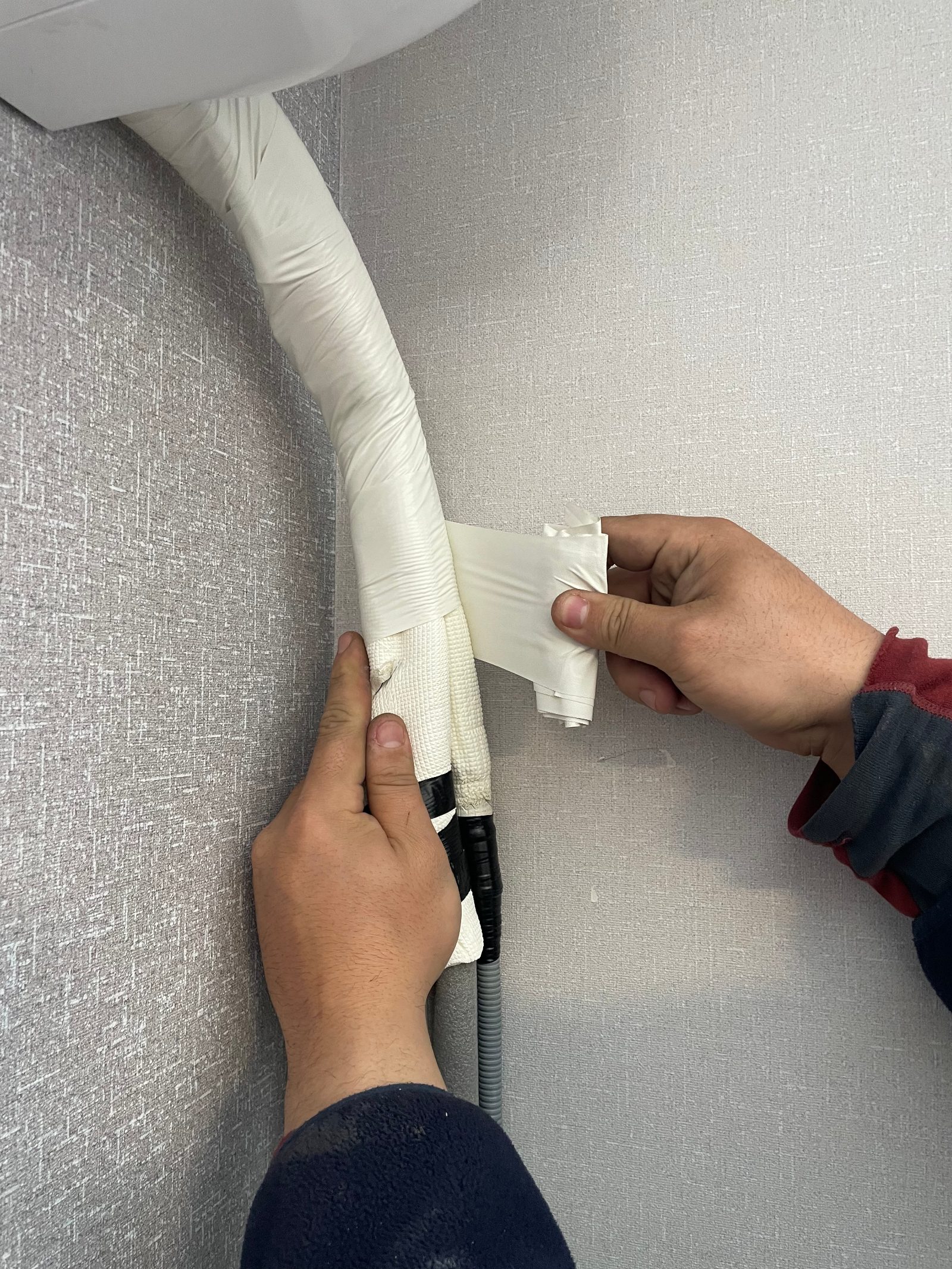

배관 보온재를 감싼 뒤 테이프로 마감하는 작업 모습

배관에 결로가 생기지 않도록 보온재를 빈틈없이 감싸고, 그 위를 테이프로 마감하는 작업입니다. 보온이 제대로 되지 않으면 여름철 배관 표면에 물방울이 맺혀 벽지나 바닥에 물자국이 생길 수 있습니다.

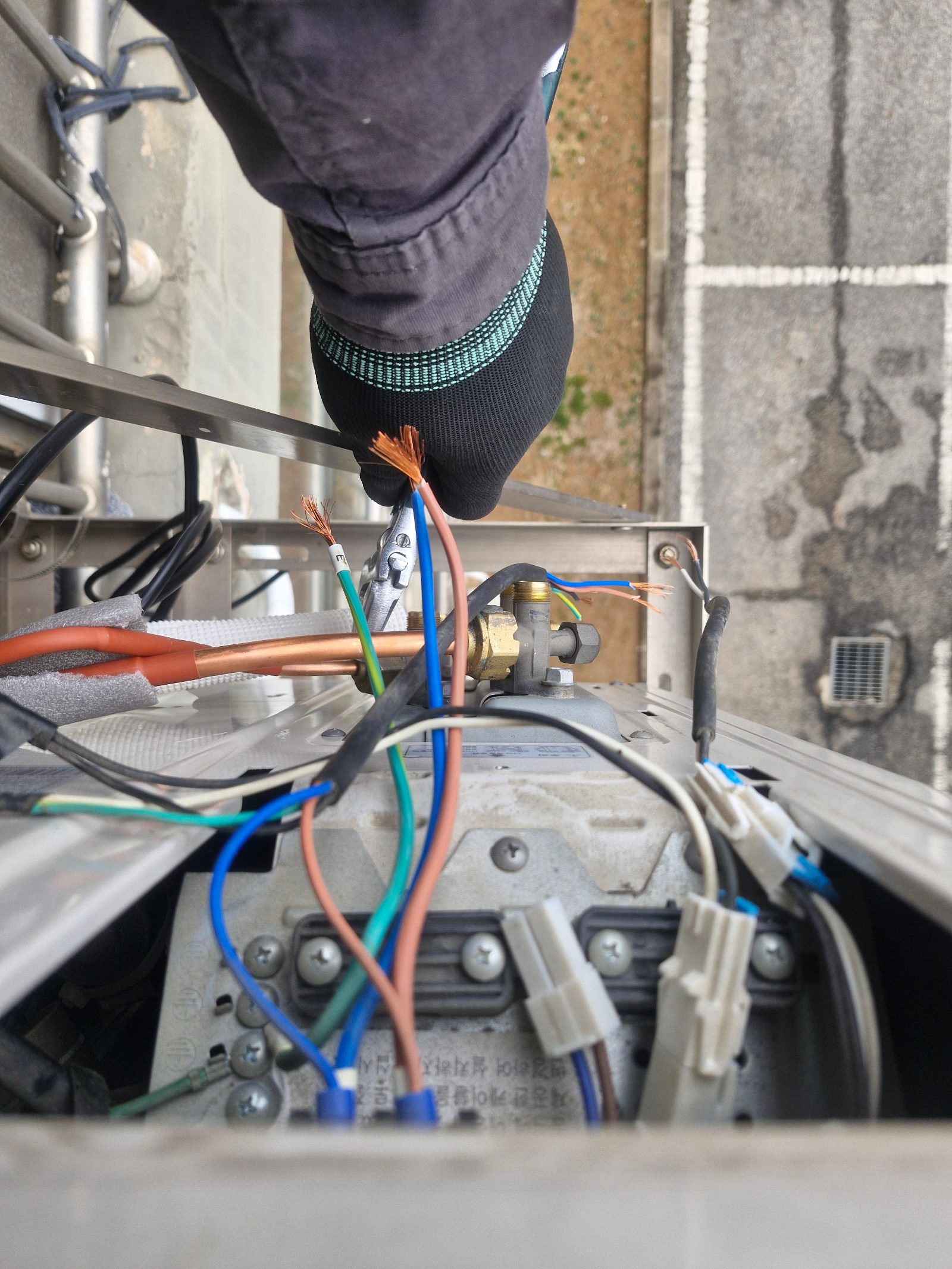

새 위치에 맞춰 실외기 내부 배선을 정리·연결하는 과정

마지막으로 실외기 내부의 전선을 정리하고 단자에 맞게 연결합니다. 배선 극성이 바뀌거나 연결이 헐거우면 작동 오류나 고장의 원인이 될 수 있어, 이 부분은 숙련된 기사의 손길이 필요한 작업입니다. 배관 절단이 있었던 경우에는 진공 작업을 최소 10분 이상 충분히 진행해 배관 내 습기와 공기를 제거한 뒤 냉매를 충전하는 것이 업계에서 통용되는 기본 원칙입니다.

이전설치 작업, 단계별 핵심 체크포인트는?

각 작업 단계마다 반드시 확인해야 할 포인트를 표로 정리했습니다.

작업 단계	핵심 체크포인트	소홀할 경우 발생 문제
배관 분리·회수	냉매 회수 여부 확인	냉매 손실, 재충전 비용 발생
배관 재가공	플레어링 접합부 정밀도	냉매 누설
벽체 관통	단열재·코킹 마감 여부	외풍·벌레 유입
보온재 시공	빈틈없는 테이핑 마감	결로로 인한 벽지·바닥 물자국
배선 연결	극성 확인, 단자 체결 상태	작동 오류, 고장
진공 작업	최소 10분 이상 진행	습기·공기
