광교에어컨 이전설치 후기, 실외기 배관 시공 과정 총정리
광교 지역 아파트 에어컨 이전설치 현장 사진으로 실외기 결선, 배관 연결, 고층 실외기 고정, 배관 마감까지 전 과정을 소개합니다. 이전설치 시 확인할 체크리스트도 함께 안내합니다.
이사나 리모델링으로 에어컨 위치를 옮겨야 할 때, 가장 중요한 건 실외기 배관 연결과 고정 작업이 얼마나 꼼꼼하게 이루어지는가입니다. 이번 글에서는 광교 지역 아파트 현장에서 진행한 에어컨 이전설치 과정을 사진으로 정리해드립니다. 실내기 결선부터 실외기 고정, 배관 마감까지 실제 작업 순서를 그대로 담았습니다.
에어컨 이전설치, 왜 배관·전기 작업이 핵심일까?
에어컨 이전설치의 핵심은 단순히 위치만 옮기는 게 아니라, 냉매 배관과 전기 배선을 안전하게 재시공하는 것입니다. 배관 연결이 부실하면 냉매가 누설되어 냉방 효율이 떨어지고, 전기 결선이 잘못되면 고장이나 화재 위험으로 이어질 수 있습니다.

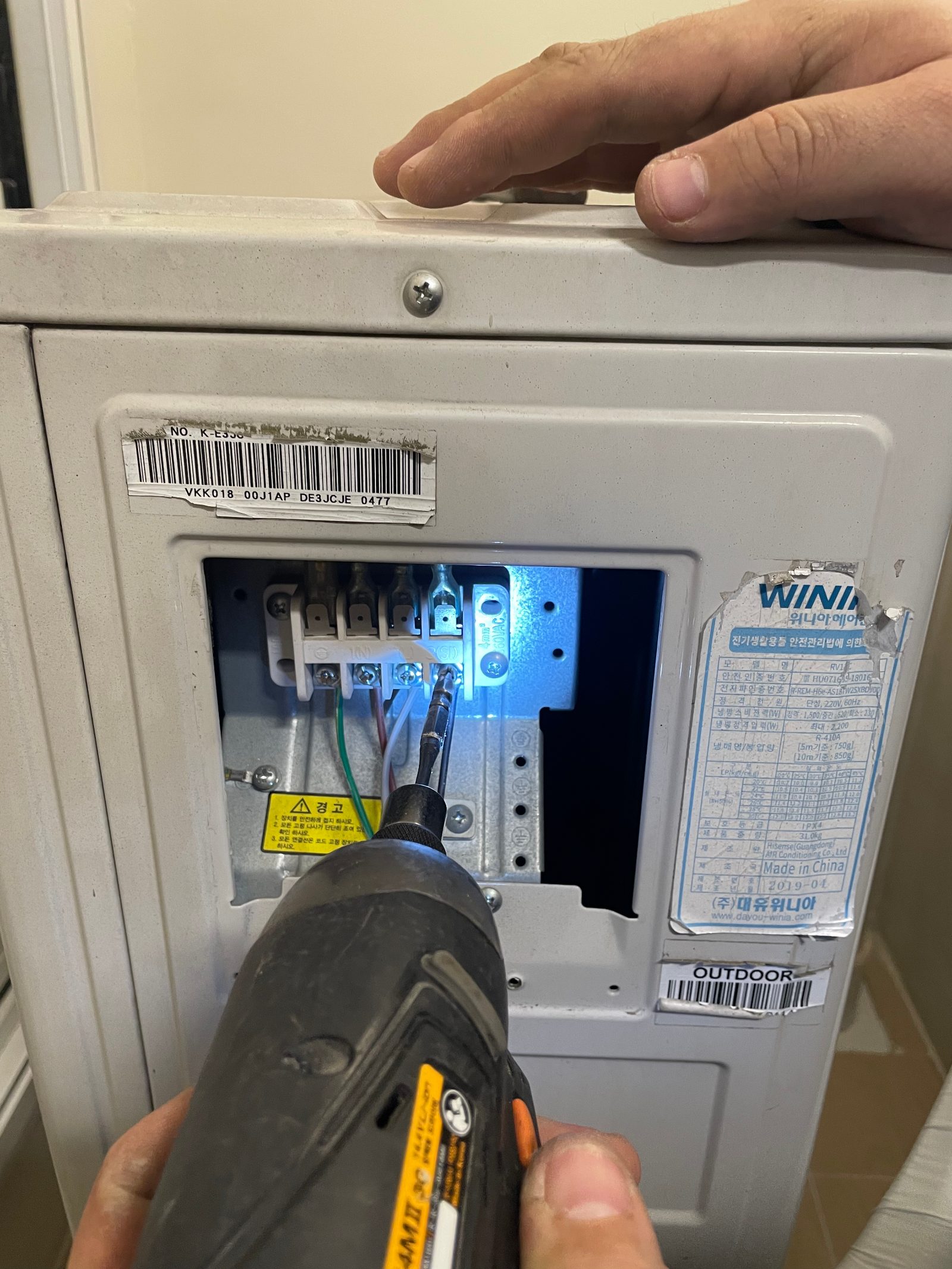

실외기 단자대 결선 작업 모습. 전선 극성과 접지 상태를 꼼꼼히 확인합니다.
실외기 뒷면 단자대는 전원과 통신선이 연결되는 핵심 부위입니다. 이 부분의 결선이 헐겁거나 잘못되면 작동 불량, 에러코드 발생의 원인이 되기 때문에 드라이버로 나사 하나하나를 단단히 조여야 합니다.
냉매 배관 연결, 어떤 기준으로 작업하나?
냉매 배관은 동관 플레어 가공 → 밸브 체결 → 단열재(보온재) 마감 순으로 진행됩니다. 이 과정에서 이물질이 들어가거나 체결이 느슨하면 냉매 누설로 이어져 냉방이 잘 안 되는 원인이 됩니다.

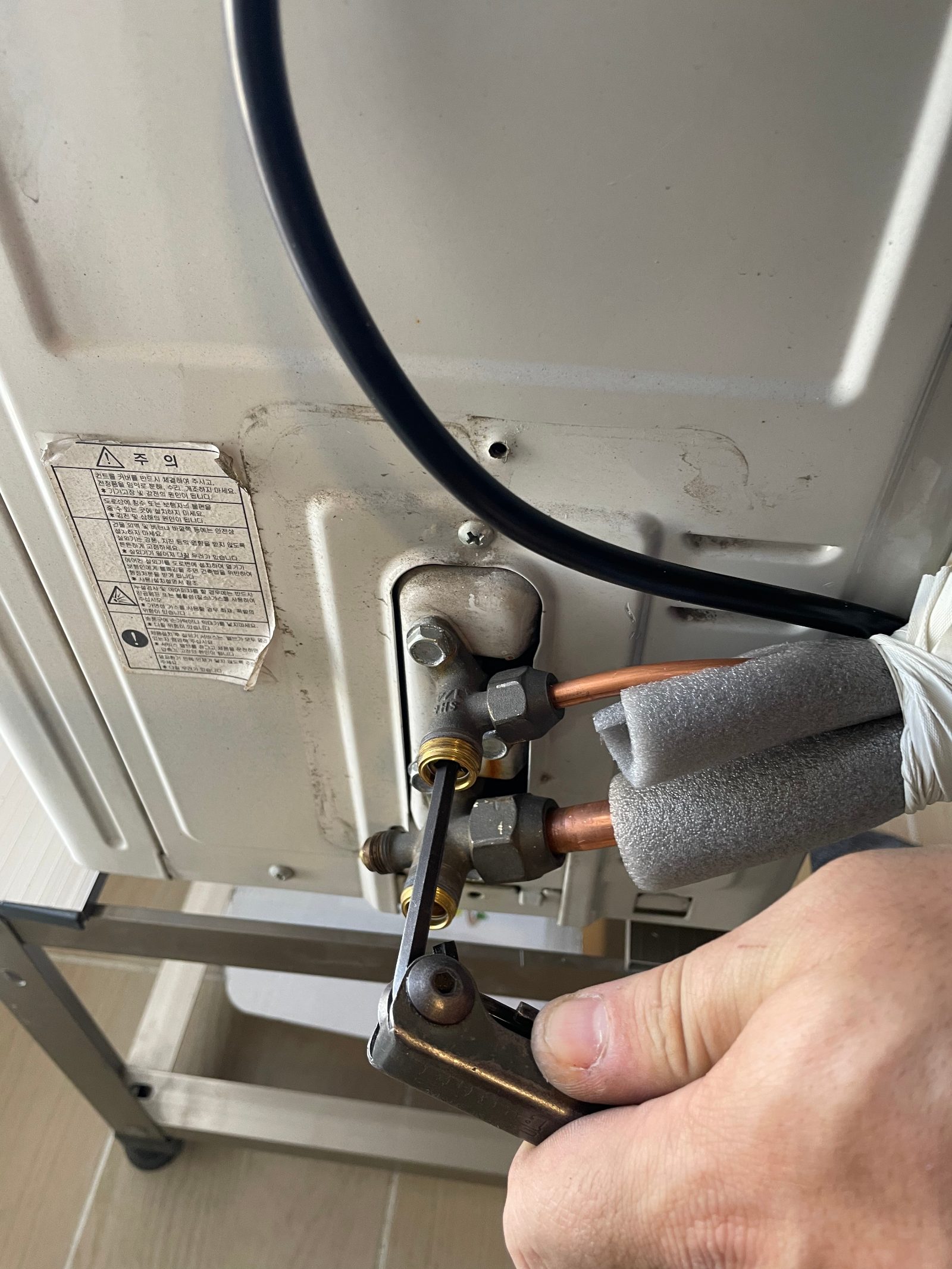

스패너로 냉매 배관 밸브를 체결하는 모습. 체결 후 보온재로 배관을 감싸 결로를 방지합니다.
| 작업 단계 | 확인 사항 |
|---|---|
| 배관 연결 | 동관 플레어 가공 상태, 밸브 체결 토크 |
| 보온 처리 | 배관 전체 보온재 밀착 여부 |
| 누설 점검 | 연결부 가스 누설 확인 |
| 전기 결선 | 극성, 접지, 단자 조임 상태 |
고층 실외기, 안전하게 고정하는 기준은?
고층 아파트나 오피스텔은 실외기 거치대 고정이 특히 중요합니다. 낙하 사고를 막기 위해 거치대와 난간을 별도의 클램프나 밴드로 이중 고정하는 것이 기본입니다.
고층에서 실외기 거치대를 난간에 고정하는 모습. 안전 고정 여부를 반드시 확인해야 합니다.
- 거치대 볼트가 헐겁지 않은지 육안·수공구로 재확인
- 난간·구조물과의 결합부에 클램프 추가 고정
- 작업자 안전벨트 착용 여부 확인
- 실외기 하중을 견딜 수 있는 거치대인지 사전 점검
실내기 내부, 왜 케이블 정리가 중요할까?
실내기 내부는 전원 코드, 실내외기 통신선, 배수 호스가 한데 모이는 구간입니다. 케이블이 얽혀 있거나 배수 호스가 눌리면 물이 역류하거나 소음이 발생할 수 있어, 설치 시 정리가 필수입니다.
실내기 내부 SMPS 기판 주변 배선과 배수 호스가 깔끔하게 정리된 모습.
이런 내부 정리가 잘 되어 있어야 이후 에어컨 청소나 에어컨 수리가 필요할 때도 작업이 훨씬 수월해집니다.
배관 마감, 바닥 시공 후엔 어떻게 처리할까?
배관을 벽이나 바닥에 매립하지 않고 노출로 시공하는 경우, 커버링 작업으로 배관을 보호하고 미관을 정리하는 것이 마지막 단계입니다.

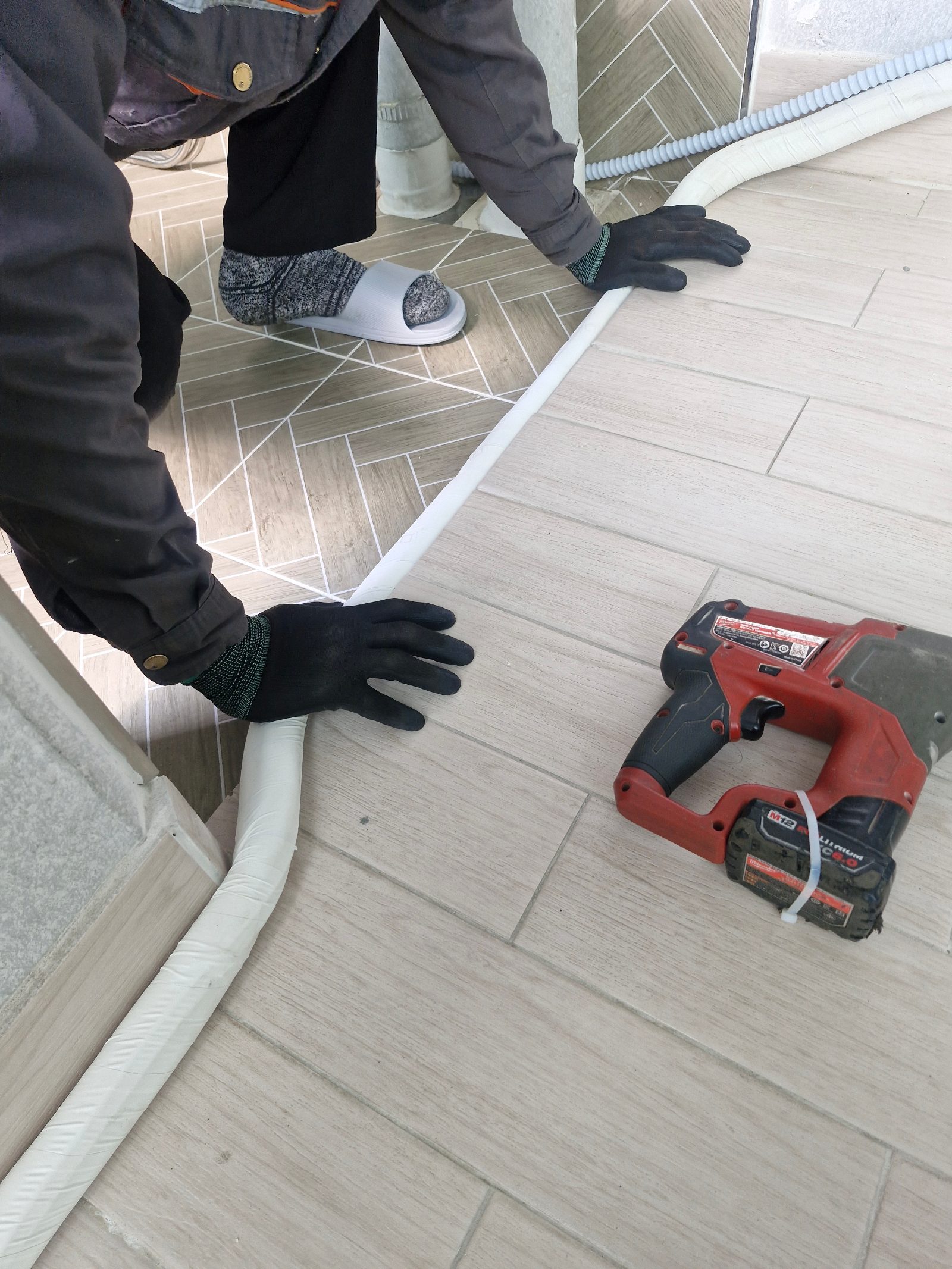

배관을 따라 커버링 자재를 부착하며 마감하는 모습. 타카를 이용해 고정합니다.
- 배관 노출 구간은 커버(덕트)로 마감해 외부 충격·자외선으로부터 보호
- 커버 이음새는 틈 없이 밀착 시공
- 실외기 배관 입구는 코킹 처리로 빗물 유입 방지
정리
- 에어컨 이전설치는 배관 연결 → 전기 결선 → 실외기 고정 → 배관 마감의 순서로 진행됩니다
- 냉매 배관은 체결 상태와 보온 처리가 냉방 효율을 좌우합니다
- 고층 실외기는 거치대 이중 고정이 안전의 핵심입니다
- 실내기 내부 배선·호스 정리가 깔끔해야 이후 관리도 편해집니다
- 배관 커버링까지 마무리해야 시공이 완성됩니다
